耐黄老化试验仪(又称抗黄化试验箱)是一种专门模拟材料在光照、热量、臭氧等条件下发生黄变、老化的检测设备。它主要针对对颜色稳定性和外观保持性要求高的产品。

　　一、适用产品类型

　　1. 塑料与橡胶制品

　　白色/浅色塑料：ABS、PVC、PP、PC(如家电外壳、电子配件)

　　透明材料：亚克力(PMMA)、聚碳酸酯灯罩

　　橡胶/硅胶：密封圈、硅胶按键、厨具

　　2. 纺织品与皮革

　　浅色织物：运动鞋网面、高端服装、汽车内饰面料

　　皮革制品：沙发、皮鞋、手袋(测试涂层黄变)

　　3. 涂料与油墨

　　清漆/光油：家具表面涂层、汽车清漆

　　印刷油墨：包装材料印刷层

　　4. 粘合剂与化学品

　　环氧树脂：电子封装胶、艺术工艺品

　　UV胶水：显示屏幕贴合胶

　　二、核心测试场景

　　1. 质量管控

　　原材料入库检验：防止使用易黄变材料

　　生产过程监控：验证添加剂(如抗UV剂)效果

　　出货前检验：避免客户投诉颜色变化

　　2. 研发改进

　　配方优化：对比不同抗氧剂效果

　　工艺评估：注塑温度对黄变的影响

　　3. 合规认证

　　行业标准：满足UL746C(塑料)、AATCC TM16(纺织)等

　　客户要求：品牌商对颜色稳定性的特殊标准

　　三、主要测试标准与方法

　　方法类型代表标准模拟场景

　　紫外法ASTM D1148(橡胶)紫外光+高温加速黄变

　　臭氧法ISO 1431-1臭氧环境下的老化

　　热空气法GB/T 7141纯热氧老化(无光)

　　综合老化ASTM D4674(塑料)颜色稳定性综合评价

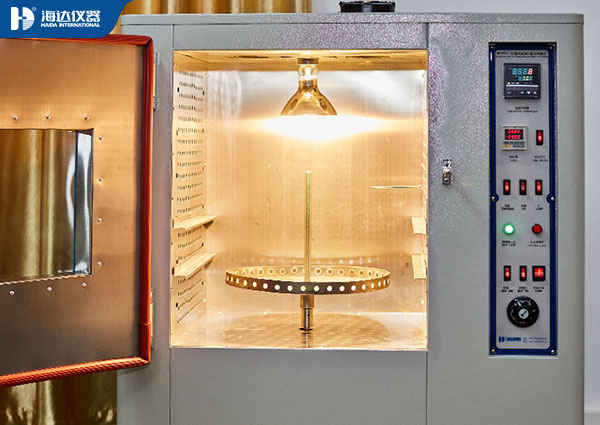

　　四、设备工作原理与关键参数

　　1. 核心机理

　　紫外辐射：短波紫外线破坏聚合物分子链

　　热氧化：高温加速氧气与材料反应

　　臭氧侵蚀：臭氧攻击不饱和化学键

　　2. 关键控制参数

　　温度范围：室温~150℃(精度±1℃)

　　紫外强度：0.35~1.2W/m²@340nm

　　臭氧浓度：0~500pphm(可选功能)

　　五、典型应用案例

　　案例1：白色家电外壳

　　问题：ABS冰箱门板使用1年后明显泛黄

　　测试：在80℃紫外环境下测试200小时

　　结果：ΔE(色差)从1.5升至6.8

　　改进：添加0.5%紫外线吸收剂后ΔE稳定在2.0内

　　案例2：运动鞋材

　　需求：确保鞋面网布2年内不黄变

　　测试：依据Nike CNS-0015标准进行72小时测试

　　价值：通过测试的产品溢价提升30%

　　六、选型与使用建议

　　1. 设备选型要点

　　根据材料选择光源：UV-A(通用)、UV-B(加速)

　　腔体尺寸：满足最大样品尺寸

　　数据记录：配备色彩色差计和数据导出功能

　　2. 测试样品准备

　　标准样片：50mm×50mm×2mm

　　对比样：保留未测试样品用于色差对比

　　状态调节：测试前在标准环境(23℃/50%RH)放置24小时

　　3. 结果解读

　　色差ΔE<2.0：人眼几乎无法察觉

　　色差ΔE=2.0~5.0：明显变色

　　色差ΔE>5.0：严重黄变

　　总结

　　耐黄老化试验仪是保障产品外观质量和品牌价值的关键设备，特别适用于：

　　高端消费品(颜色一致性影响购买决策)

　　户外用品(持续暴露在阳光下)

　　B2B工业品(需满足客户严苛的外观标准)

　　通过科学的加速测试，企业可提前预判产品在使用过程中的颜色变化趋势，有效规避因黄变导致的市场风险，是提升产品竞争力的重要工具。
