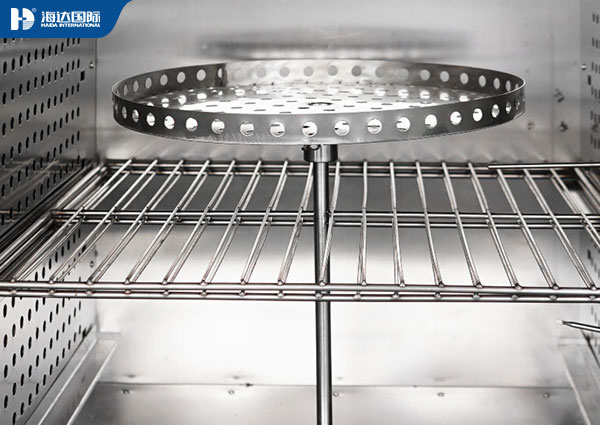

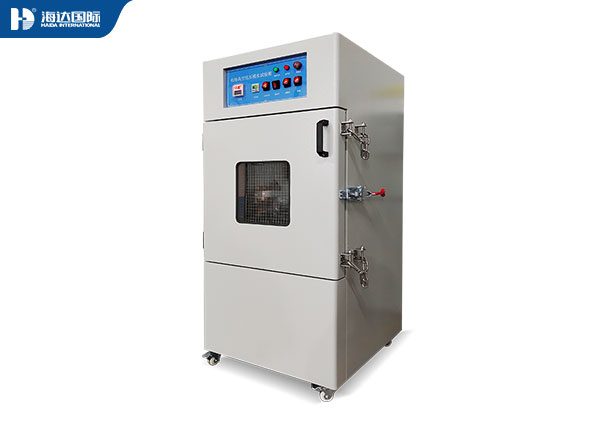

在半导体产业高速发展的今天，芯片的长期可靠性已成为决定产品成败的关键因素。芯片老化试验仪作为筛选早期失效芯片的核心设备，正帮助集成电路企业提升产品良率，降低市场风险。本文将系统解析芯片老化试验仪的技术原理、行业应用及发展趋势。

　　芯片老化试验的核心价值

　　芯片老化试验(Burn-in Test)通过模拟极端工作条件，加速芯片潜在缺陷的暴露，其核心价值在于：

　　筛选早期失效：在48-168小时内激发婴儿期失效(Infant Mortality)，避免故障芯片流入市场

　　验证设计余量：通过超规格电压/温度应力，测试芯片安全边界

　　预估使用寿命：结合Arrhenius模型推算芯片在正常工况下的寿命

　　芯片装载

　　施加应力

　　高温通电老化

　　参数监测

　　失效分析

　　2. 关键子系统

　　模块功能要求技术参数示例

　　温控系统精准控制老化温度范围：+25℃～+200℃，精度±0.5℃

　　电源系统提供可编程电压/电流通道数：512+，精度±0.1%

　　信号监控系统实时捕获芯片参数漂移采样频率≥1kHz，分辨率16bit

　　失效记录系统自动标记故障芯片位置支持J750系列测试头兼容

　　行业应用场景

　　1. 汽车电子领域

　　执行AEC-Q100认证要求(Grade 0：+150℃/1000小时)

　　案例：某IGBT模块通过168小时老化，失效率从500ppm降至50ppm

　　2. 消费电子领域

　　手机SoC芯片批量化老炼(温度：125℃，电压：1.2×Vdd)

　　缩短产品上市周期，降低售后返修率

　　3. 军工航天领域

　　满足MIL-STD-883 Method 1015标准

　　三温区老化(-55℃/+25℃/+125℃)验证全工况可靠性

　　设备选型指南

　　企业在选购时应重点关注：

　　通道扩展能力

　　支持≥512通道并行测试

　　模块化设计便于后期扩容

　　温度控制精度

　　温漂≤±0.5℃(关键指标)

　　支持多温区独立控制

　　数据追溯功能

　　符合ISO 17025标准的数据记录

　　自动生成JESD22-A108合规报告

　　能效比优化

　　采用高频开关电源，能耗降低30%

　　热回收系统减少散热成本

　　技术发展趋势

　　智能化升级

　　AI预判失效模式(如通过电流曲线识别栅氧缺陷)

　　自适应应力调节(动态优化电压/温度组合)

　　三维堆叠芯片适配

　　开发TSV(硅通孔)专用测试接口

　　解决多层芯片热耦合监测难题

　　车规级验证强化

　　整合温度循环(-40℃↔+150℃)

　　支持AEC-Q004推荐的PoF(失效物理)分析

　　典型应用案例

　　某存储芯片制造企业通过升级老化试验系统：

　　测试效率提升：并行通道从256扩至1024，日处理晶圆数增加300%

　　成本降低：采用分区控温技术，能耗减少40%

　　质量改善：市场早期故障率从0.8%降至0.05%，年节省售后成本超2000万元

　　结语

　　芯片老化试验仪已成为半导体产业链的质量守门人。随着5G、AI、车规芯片等高端应用的需求增长，具备高精度、智能化、多场景适配能力的老化设备，将为企业构筑核心竞争力提供关键支撑。
