-70度〜+180度 自动化温控 快速升降温控制

SATA智能测试系统

  • 支持SATA老化定制化
  • 支持快速升降温控制
  • 可APP远程控制测试

规格型号:HD-YC-6

测试片数量:96片、124片,196片,256片等

产品简介:主要包括高低温温变箱、TEST PC整套主板、BASEBOARD板卡及PM板卡,ESD防静电产品 测试治具,传输数据。

客服 立即免费获取:仪器报价方案与仪器PDF资料!

点击查看价格 区域 陈经理:135-4464-1555

高低温试验箱,恒温恒湿箱简介资料

整机概述

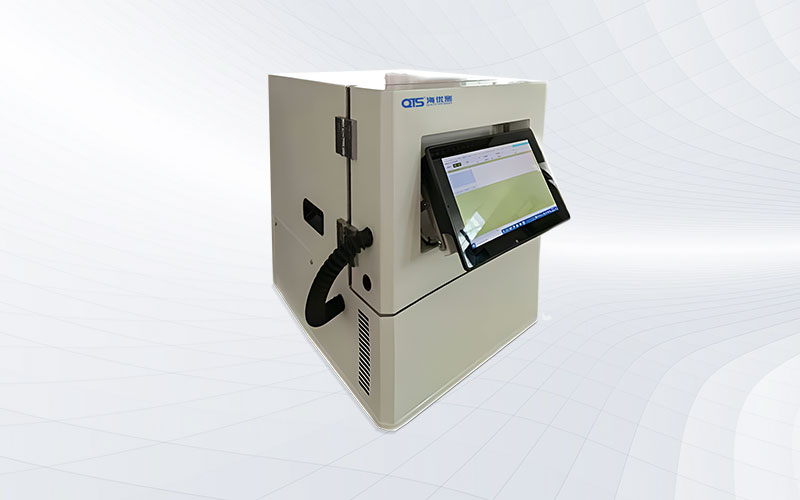

  1.1整机产品外型如下图所示:

  整机主要有如下一些特性:

  • 支持SATA产品的测试;

  • 支持SATA的测试片数量产定制化,例如96片、124片,196片,256片等等;

  • 支持研发微小型定制化,例如6片、12片、18片等等;

  •支持(-70度〜+180度)的测试;

  • 支持异常断电测试和老化测试;

  •支持自动化温控测试;

  • 支持全部采用软体进行智能化控制测试;

  •支持测试测试软体的定制化;

  • 支持箱内风速与温度均衡;

  •支持快速升降温控制;

  • 支持SATA老化的定制化研发;

  • 支持网络化控制,可以异地控制测试并看测试结果;

  • 支持APP远程控制测试;

  1.2整机主要组成部分

  整机测试系统主要包括高低温温变箱、TEST PC整套主板、BASEBOARD板卡及PM板卡,ESD防静电产品 测试治具,传输数据CABLE线,ESD防静电前后绝缘纤维板,触屏操作平台主机,订制密封胶塞,ESD防静电 前电脑主板架,专用测试电源,FPGA板卡等等,整机的各项组织如上图所示:

  1.3硬体部分

  硬件部分主要由如下几部分组成:

  ・TEST PC测试主板;

  • BASEBOARD 板卡;

  ・整机电路及电源控制部件;

  • ESD防静电产品测试治具;

  • ESD防静电前后绝缘纤维板;

  •耐高低温专用硅胶密封件;

  ・ESD防静电前电脑主板架;

  ・传输数据CABLE线;

  •专用测试电源;

  •千兆交换机;

  • Console 主机

  1.4 软体硬件部分

  软体硬件部分主要由如下部分组成:

  ・Test PC:含电脑主板,CPU,HDD,硬盘,电源,共1套。主要按照如下几种PCT、BIT、MDT与 FDS 来配置 Test PC 硬件;

  • Console控制一体主机:高配触摸电脑主机一套,可以控制整个Test PC操作,是测试的控制接口,用于发 送测试指令与配置脚本,是测试的指挥中心;

SSD SATA智能化软硬一体综合测试系统概述

  PCIE SSD 的智能化测试系统采用 Win10 操作系统平台,通过开放式脚本模式,可以任意的修 改高低温箱的温度及PCIE产品的测试项目,通过LINUX系统和路油器进行数据传输,实现一 键式操作,网络化控制,节省人工,实现智能化数据管理,永久保留测试结果。这是为 SSD PCIE 的可靠度及长时间稳定性所设计的测试系统, 其中包含硬件,软件及机构设计, 目标是尽 量让测试更自动化, 测试配置项目更弹性, 可用测试通道更多更省空间, 详见后续更多说明.

  其原理结构主要特性如下:

  Chamber 可视用途及产品数量片数来订制化内箱尺寸的大小型;

  •控制电路板:每片PC主板上使用的是1托6形式,测试程序由公司自主研发及维护;

  • 测试项:测试项主要包括多种掉电测试、大量读写比对测试、协议测试等等;

  • 控制平台:通过Console采用脚本形式控制整个测试;

  • QMS服务器:所有测试结果,实时传送回QMS,永久性保存;

  网络接口:可以通过网络异地控制,并且客户实时购买产品的生产测试状况;

  含软件 (底层 LUNIX 操作系统,应用程序 Win10 系统软件)

SATA SSD测试软件:

  3.1说明

  •这是为SATASSD的可靠度及长时间稳定性所设计的测试系统,其中包含硬件,软件及机构设计,目

  标是尽量让测试更自动化, 测试配置项目更弹性, 可用测试通道更多更省空间, 详见后续更多说明.

  3.2系统特色

  •将自制电路板(PCBA)及治具固定在订制型Chamber(高低温箱)之内,搭配数片到数十片PC主板 (视 Chamber 大小而定, 小型 Chamber 用于 SSD 验证, 大型 Chamber 用于 SSD 量产 ), 能有效节 省空间并增加待测板数量 (可以轻易建置多套).

  • 一片PC主板可以连接并同时测试6片SATA SSD,支持SATA2. 0及SATA3. 0型式SSD.

  •自制Linux及Windows测试软件,测试内容可由一个或多个script file来配置.支持多种断电测试, Burn-In-Test, 功耗检查测试等.

  •可以由一台 Windows PC透过Ether-net来连接数台测试系统PC,由 Windows端的script editing方 式来自动控制 Chamber 升降温, 执行多个测试项目, 测试过程中产生比较详细的 testlog, 以协助工 程师进行错误分析.

  •支持SSD功耗量测并检查.

  •支持UARTLog功能,可以完整收集每一片待测SSD透过其UARTPort所送出的所有讯息(SSD设 计需支持将 UART 信号连接到特定脚位金手指).

  •自制Linux测试软件通过USB接口与自制电路板连接.

  3.3测试项目

  Power Cycling Test

  •主要目的是测试验证SPOR是否正常.通常包括下列几种断电状况测试,

  •所有SSD write commands完成之后,PC发出standby immediate command,然后断电.再上电之后再比对

  上一断电前所有写入成功的 data. 此用于 NOPLPCAPSSD.

  •所有SSDwrite commands完成之后,立即断电.再上电之后需要比对上一断电前所有写入成功的data.

  • (SPOR)在writecommand仍在进行之时断电.再上电之后需要比对上一断电前所有写入成功的data.

  • Write SSD使用的program execution thread与秒数倒数thread无关,所以可以保证随机断电.

  • Burn-In Test

  •与 Windows Burn-In-Test 的 LBA Mode 测试大致相同,提供 7 个 Pattern.

  4 bytes, address of this LBA

  504 bytes, assigned data pattern

  4 bytes, time-stamp

  • Power Consumption Test

  •测试read, write, idle时的功耗,以筛出耗电异常SSD.

  • Performance Test

  •测试读写性能,以筛出异常SSD.

  3.4测试软件

  每片主板运行 Linux, 自制测试软件可以依据命令行参数来执行前述测试. 此测试软件可以单机执行模式, 或 是透过 EtherNet 由另一台主控计算机 (Console PC) 来指挥测试.

  主控计算机运行 Windows, 执行自制的主控软件. 此软件以 script 型式来指挥 1 到 N 台前述 LinuxPC 执行哪些测试内容, 参数, 时间…等等, 并以 script 内指定之温度对 Chamber 进行远程升降温控制. 所以, 只要编辑好 script, 操作员只需选取 script, 即可自动完成高低温测试. Script 可以很简单, 也可以因为需求而 比较复杂 .

  3.5 Test PC 概述

  Test PC 主要用于测试 SSD 的断电、大量读/写比对、全盘读/写、指定 Pattern 对媒介的老化测试、新增坏块的 统计和协议测试等等;Test PCT主要分为如下几种PCT、BIT、MDT与FDS。

  PCT (Power Cycling Test) :各种 Pattern 异 常 断 电 测 试,测试 SSD 算 法 的 断 电 处理和重建,验证异常断电时对 数据的完整性。

  BIT (Burn-In Test):验证各种Pattern顺序或随机读/写是否正常,以及各种Pattern对媒介的影响。

  MDT (Multi-Drive Test) :验证 SSD 是否支持 ATA1-8 规格的命令,将对 SSD 发送所支持命令,并确认结果有无 问题。

  FDS (Full Drive Scan) :对 SSD 进行的全盘读写操作,验证映射表是否正确;

  4.0Test PC详细功能

  Test PC 的详细功能分为如下四部分

  一、 PCT (Power Cycling Test)

  -各种Pattern的配置;

  -读/写数据大小的配置;

  -顺序与随机读写比对配置;

  -验证异常断电与正常断电数据完整性;

  -脚本控制上电与断电时间;

  -指定LBA的数据读/写操作;

  -验证 DDR与Flash的所有 Block;

  -验证SSD算法映射表是否正确;

  -自动保存测试Log并且定时上传;

  4.1Test PC的图形界面

  Test PC的图形界面有一台PC托4/120等几种;

  4.2Test PC的特性

  Test PC是SSD测试系统的核心模块,通过其可以验证产品的全面性、完整性、兼容性等等。为产品的质量保

  驾护航。

  1. Test PC可分离性:Test PC可以单独分离给研发人员做产品的调试和验证;

  2. Test PC自定义参数检测公式:

  用户自定义SMART信息,自定义SMART检测公式;

  用户自定义Identify数据检测公式;

  3. Test PC可在线升级

  与 Console 连接,通过 Console 发送升级包,升级到最新版本。

  4 .3 Console 的概述

  Console可以控制整个Test PC操作,是测试的控制接口,用于发送测试指令与配置脚本,是测试的指挥中

  4.4Console 的操作接口

  Console 的操作接口如下图所示

  4 .5 Console 的功能介绍

  Console 的功能介绍如下:

  - 控制高底温箱的温度;

  $ 通过脚本控制多个Test PC运行;

  干 Console和Test PC传送数据;

  尸远程监控Test PC运行状态;

  旷 Console和DMS通讯,传送数据;

  尸 智能化检测网络的通信状况;

  - 可以打印相关的测试报告;
