整体设备超温，风机过热保护
如漏电、运行指示，故障报警后自动停机保护
温湿度控制采用P.I.D + S.S.R系统同频道协调控制，温湿度控制更为精确稳定
温湿度对照表温度直接显示，湿度参照温湿度对照表参数设定，温度对照湿度
智能型数显PID微电脑温度控制仪表
.png)
.png)
.png)
.png)
.png)
型号 | HD-E703-100K40 | HD-E703-100K55 | HD-E703-100K65 | |||
标称内容积（L） | 100 | |||||
内箱尺寸（mm） | 500×450×450（W×H×D） | |||||
外形尺寸（mm） | 1455×1790×1980（W×H×D） | |||||
技 术 参 数 | 温度范围 | 高温 | RT～ 170 ℃ | |||
低温 | －75℃ ～ RT | |||||
测试区 | －40℃ ～ 150℃ | －50℃ ～ 150℃ | －65℃ ～ 150℃ | |||
温度冲击范围 | 高温 | 60℃ ～ 150℃ | ||||
低温 | －10℃ ～ －40℃ | －10℃ ～－50℃ | －10℃ ～－65℃ | |||
常温区 | 室内温度 | |||||
温湿度偏差 | ±0.3℃，±2%R·H | |||||
温湿度均差 | ±2℃，±3%R·H | |||||
升温速率 | 2℃ / min | |||||
降温速率 | 0.5~1.2℃ / min | |||||
储冷时间 | RT→－75℃ ≤ 65min | |||||
储热时间 | RT→170℃ ≤ 35min | |||||
制 冷 系 统 | 压缩机 | 进口法国泰康/德国博客，R23/R404A制冷剂 | ||||
冷却方式 | 水冷或风冷 | |||||
冷凝器 | 不锈钢钎焊板式换热器 | |||||
加热器/蒸发器 | 镍铬合金电加热器/翅片式蒸发器 | |||||
微电脑&显示屏 | TT-5188T3-7HL台通控制器 | |||||
驱动马达 | 风煜 | |||||
温湿度传感器 | 日本 | |||||
安全保护措施 | 无熔丝开关、压缩机超压、过热、过电流保护、保险丝、水流量保护、相序保护、油压保护、泄压保护、低压保护、气压缸保护、温度极限保护 | |||||
材 料 | 机箱外壳 | 优质冷轧钢板静电喷塑 | ||||
机箱内壁 | SUS304#不锈钢板 | |||||
保温材料 | 聚氨酯硬质发泡+高密度玻璃纤维棉 | |||||
标准配置 | 测试孔、照明灯、双层真空防弹玻璃观察窗 | |||||

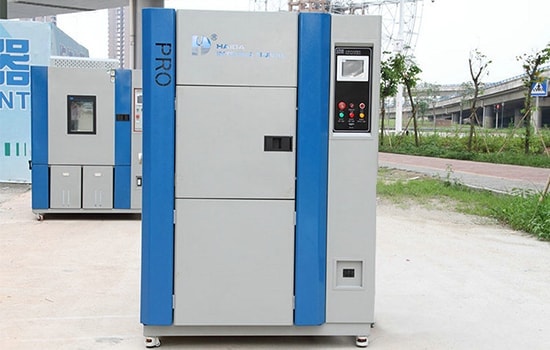

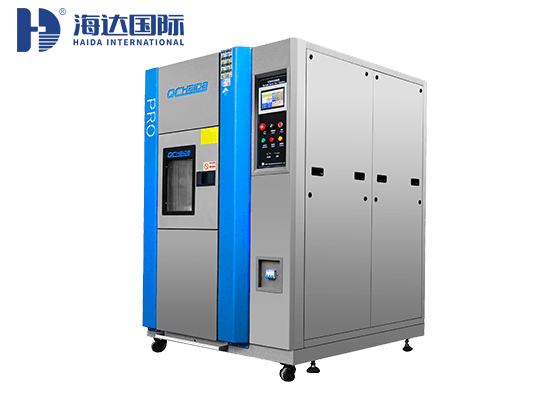

一、冷热冲击试验箱箱体结构
1、设备设计为整体式结构，正前面上方为试验工作室，前面下方为预热工作室，后面上方为预冷工作室，后面下方为制冷机组机械室，设备顶部安装常温冲击循环风道及送风机，设备右侧为电器控制箱。设备底部安装移动脚轮及定位脚杯可方便设备移动及定位，预热工作室、预冷工作室、常温冲击室、试验工作室间通过风门切换互通，从而实现温度快速交变的目的，同时占地面积较小节约使用场地。
2、全封闭进口压缩机+环保冷媒，板式冷热交换器与二元式超低温冷冻系统
二、冷热冲击试验箱冷冻系统
1、冷冻机组采用法国泰康压缩机，并使用美国杜邦环保制冷剂（R404a），采用二元式低温回路系统设计，便于不同温域采用不同压缩机作功，以增加设备。
2、温湿度控制采用P.I.D + S.S.R系统同频道协调控制，具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
3、温湿度均采用进口控制器，相对温湿度性能精确的设定显示，分辨率达到0.1℃三、冷热冲击试验箱控制系统（控制系统同二槽式）
1、采用进口液晶显示可编程温度控制器或进口温湿度控制仪表和温湿度对照表；
2、智能型数显PID微电脑温度控制仪表；
3、薄膜式按键，触控式设定、数位及直接显示，湿度直接显示百分比，感温传感器采用PT100/铂金电阻测试器。
4、温度控制采用热平衡调温方式。
5、用进口液晶显示可编程温度控制器可以做程序试验，可以有多组多段编程操作，定值和程序任选，时间任意设定的功能。
6、温湿度对照表温度直接显示，湿度参照温湿度对照表参数设定，温度对照湿度。
7、设备的主要电器元件如断路器、交流接触器、小型继电器均采用“施耐德”品牌，其他电器附件采用国产知名品牌。
8、方便的数据处理：可连接打印机或232通讯接口，具有USB数据转移接口（U盘），用电脑显示，并打印温湿度和时间曲线，为试验过程数据储存与回放提供有力保证。
四、冷热冲击试验箱保护系统（保护系统同二槽式）
整体设备超温，风机过热保护，整体设备欠相/逆相，制冷系统过载，制冷机组超压，整体设备定时，其它还有漏电、运行指示，故障报警后自动停机等保护。
五、冷热冲击试验箱试验标准
GJB150.5A-2009、GB/2423.22-2012/IEC 60068-2-14:2009、GB/T 2424.13-2002/IEC 60068-2-33:1971、GJB360B-2009、GB/T 2423.1-2008/IEC6008-2-1-2007、GB/T 2423.2-2008/IEC60068-2-2：2007、GB/T 10589-2008、GB/T 11158-2008
