快速温变试验箱-东莞市海达仪器有限公司

产品简介

产品·详情

仪器简介

主要用于产品热机械性能引起的失效，温度变化率小于20℃/分钟，实现以最快的速度真实再现所测样件应用环境条件。当构成产品各部件的材料热匹配较差，或部件内应力较大时，温度循环试验可引发产品由机械结构缺陷劣化产生的失效。用于光电器件、互连电路、组件单元及电子设备的筛选试验和失效模式评估，是发现产品设计缺陷和工艺问题的有效方法。

0769-89201296

马上询价

产品 ·特点

人性化设计智能化高

标准设计更安全，海达自有研发团队研发，高效精准，质量可靠

多重保护功能

大门密封采用双层硅橡胶密封材料

稳定性更高

观察窗为多层导电膜钢化中空玻璃

温度自由选择

温度控制精准：控温精度0.01℃

智能化高

采用进口大触摸屏控制器，支持中英文切换，电脑监控

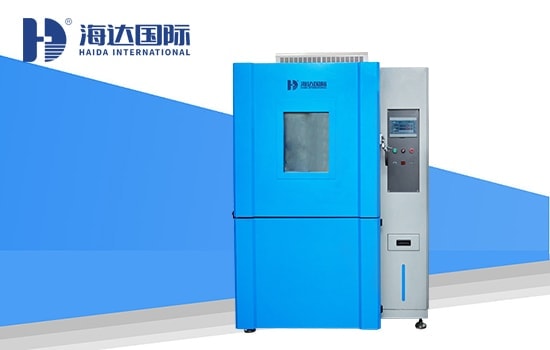

快速温变试验箱

不断追求高品质长寿命、高技术智能科研及产品

模拟试验

终生维护

结构牢固

安全耐用

产品 ·参数

工作室容积	7m3（可定制）	满载升降温速率	70℃～-10℃≥5℃/min（全程平均）；出风口测量
内箱尺寸	170017002500mm	空载升降温速率	0℃～-10℃≥10℃/min（全程平均）；出风口测量
外箱尺寸	240034003050mm	温度过冲	≤5℃（布置15点计量）
温度范围	-70～+150℃	试验箱风量	≥17500CFM
温度均匀度	≤±2℃（空载，布置15点计量）	外壁材料	不锈钢板SUS #304或镀锌钢板双面喷漆，厚度不小于1.0mm
发热负载	500kg铝锭，13kW发热量（满载）	内壁材料	不锈钢板SUS #304，厚度不小于1.0mm
温度偏差	≤±2℃（空载），满载时温度偏差±≤5℃（布置15点计量，计量时以最大升降温速率设定，当出风口温度到达设定温度值时开始计时，5分钟内温度偏差≤5℃）	保温材料	箱体保温材料为硬质聚氨酯泡沫或更优材质保温材料，厚度≥100mm
温度波动度	≤±0.5℃（空载）；满载时温度波动度：≤±1.0℃，出风口计量	试验箱底板承重能力	≥1000kg/㎡（均匀负载）
升温速度	平均3度/分钟

一、快速温变试验箱产品结构

　　1、整个箱体采用整体结构。箱体结构

　　2、箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm 冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

　　3、大门密封采用双层硅橡胶密封材料。

　　4、观察窗为多层导电膜钢化中空玻璃，尺寸大小为350×500mm为防止低温时玻璃结霜，特设内置式特制安全电压发热丝环绕加热带供电电压36V，并设有照明灯，为观察提供照明。

　　5、在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

　　6、在箱体工作室后侧设置有一个空气调节柜，在其间安装加湿器、蒸发器、电加热器、风机、风机蜗壳等设备。

　　7、温度传感器置于出风口。

　　8、试验箱内的送风方式为上送风下回风方式制冷系统

二、快速变化试验箱制冷系统及压缩机

　　1、为了保证试验箱降温速率和较低温度的要求，本试验箱采用一套泰康全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式制冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

　　2、制冷剂：R404(高温循环)、R23(低温循环)

　　3、辅助件：膨胀阀(丹麦丹佛斯)，电磁阀(意大利CASTEL);

　　4、过滤器(美国爱高);油离器(台湾冠压)等制冷配件均采用进口件。

三、快速温变试验箱设计标准

　　1、GB/T5170.2-2008 《温度试验设备》;

　　2、GB/T2423.1-2008(IEC60068-2-1：2007) 《低温试验方法Ab》;

　　3、GB/T2423.2-2008(IEC60068-2-2：2007) 《低温试验方法Bb》;

　　4、IEC 60068-2-14 2009 《环境试验.第2-14部分试验.试验N温度的改变》
