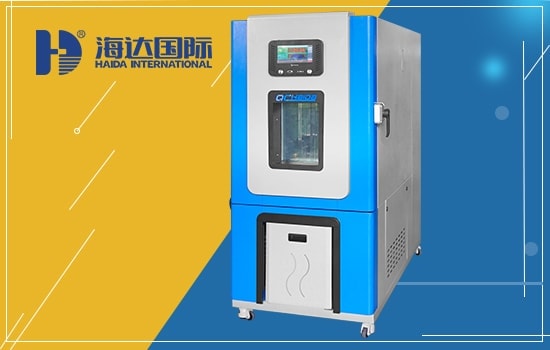

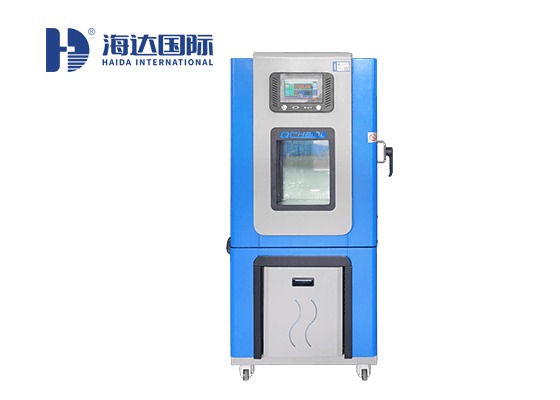

恒温恒湿试验箱-东莞市海达仪器有限公司

型号			HD-E702-150K20	HD-E702-150K40	HD-E702-150K70
标称内容积			150L
内箱尺寸			500mm×600mm×500mm（W×H×D）
外形尺寸			800mm×1530mm×1420mm（W×H×D）
技术参数	温度范围		－20℃ ～ + 150℃	－40℃ ～ + 150℃	－70℃ ～ + 150℃
	控制精度		温度分辨率：0.01℃ 湿度分辨率：0.1%R.H 温度偏差： ±0.5℃ 湿度偏差： ±2%R.H 温度均匀度：≦ 2℃ 湿度均匀度：±3%R.H 温度波动度：±0.5℃ 湿度波动度：± 2%R.H
	升降温速率		升温时间：-70℃ → + 150℃ 全程平均 ≧ 3℃ / min
			降温时间：150℃ → -70℃ 全程平均 ≧ 1℃ / min
制冷系统	压缩机		进口法国泰康全封闭压缩机
	冷媒		环保冷媒R404A/R23
	制冷方式		单级制冷方式		机械式二元制冷方式
	鼓风机		离心风机带强制循环
	蒸发器		翅片管式换热器
	冷凝方式		风冷
	冷凝器		风冷式鳞片式冷凝器，冷却风机散热		不锈钢钎焊板式换热器
	干燥过滤器		吸收制冷系统制冷剂中的残留水分、酸性物质，和过滤掉系统中的固休杂质颗粒、铜削等，保护膨胀阀和毛细管的正常工作，不至于发生冰堵和脏堵
加湿系统			不锈钢加湿器
加热系统			镍铬合金不锈钢加热器
供水系统			前置式给水箱，全自动给水系统
控制系统		控制器	台湾威硕控制器
		画面显示功能	1.温湿度设定(SV)实际(PV)值直接显示 2.可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示 3.程序编辑以及图形曲线显示 4.具单独程序编辑画面,每页可输入4个段次温湿度,时间 5.定点或程序动作状态显示 6.语言转换可以切换中文/英文 7.7寸真彩显示屏幕
		程序容量及控制功能	1.可使用的程序量:最大120组,1个程序可由1~99段次组合而成，容量: 1200段 2.可重复执行命令:每一个命令可达999次，温湿度斜率设定可由时间轴来设定；3.程序间可设定联结使用；程序之制作采对谈式操作简单；具有编辑,清除,插入等功能；组时间信号输出控制(可控制待测物ON/OFF动作) 4.具有9组PID参数设定 5.程序执行中具有跳档,保持功能 6.具有断电程序记忆,复电后自动启动并接续执行程序功能 7.资料获取,汇出,查看图形功能 8.PID自动演算和FUZZY控制功能 9.荧幕可作背光调整,可设定背光时间 10.荧幕显示保护功能可做定时或手动关闭设定 11.程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能 12.具有预约启动及关机功能 13.具有日期,时间调整功能 14.按键及画面锁定(LOCK)功能 15.待机看图功能及异常处理图片说明功能

一、恒温恒湿试验箱箱体结构

1、内箱材料：采用SUS304#（1.2mm厚）不锈钢板，具有耐酸、耐腐蚀、易清洗等优点。

2、外箱材料：冷轧钢板烤漆处理， 1.2mm厚（箱体深灰色，箱门天蓝色）。

门把手：采用无反作用、防爆门把手，操作简便、安全可靠。

3、保温系统：采用超细玻璃纤维填充保温区，内外箱连接部位采用非金属耐高、低温材料，有效降低温度传导；箱门密封采用精制硅橡胶，从而在高、低温状况下不存在老化及硬化现象，密封性更可靠；加湿方式采用隔离式加湿。

4、移动及定位装置：机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，后将脚轮固定。

5、样品架：采用SUS304#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块，样品按承重≧50kg均匀分布。

6、测试孔：开Φ50mm的测试孔，并附上相应保温隔热配件及专用的密封软塞

7、观察窗：采用双层真空强化玻璃，内侧胶合片式导电膜加热除霜，清楚观察试验过程。

二、恒温恒湿试验箱冷冻系统

1、冷冻机组采用法国泰康压缩机，并使用美国杜邦环保制冷剂（R404a），便于不同温域采用不同压缩机作功。

2、温湿度控制采用P.I.D + S.S.R系统同频道协调控制，具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。

3、温湿度均采用高精密控制器，相对温湿度性能精确的设定显示，分辨率达到0.1℃

三、恒温恒湿试验箱加热加湿系统

1、加热采用镍铬合金高速加温电热丝；

2、高温完全独立系统；

3、湿度采用不锈钢管内置镍铬合金高速加温电热丝和高温氧化镁粉，反应快寿命长；

4、加温、加湿系统完全独立，湿度有自动补水装置。

四、恒温恒湿试验箱控制系统

1、采用精密液晶显示可编程温度控制器；

2、智能型数显PID微电脑温度控制仪表；

3、触控式设定、数位及直接显示，湿度直接显示百分比；

4、温度控制采用热平衡调温方式。

5、用精密液晶显示可编程温度控制器可以做程序试验，可以有多组多段编程操作，定值和程序任选，时间任意设定的功能。

6、设备的主要电器元件如断路器、交流接触器均采用“正泰”品牌，其他电器附件采用国产知名品牌。

7、方便的数据处理：可连接打印机或232通讯接口，具有USB数据转移接口（U盘），用电脑显示，并打印温湿度和时间曲线，为试验过程数据储存与回放提供有力保证。

五、恒温恒湿试验箱保护系统

整体设备超温，风机过热保护，整体设备欠相/逆相，制冷系统过载，制冷机组超压，整体设备定时，其它还有漏电、运行指示，故障报警后自动停机等保护。

六、恒温恒湿试验箱试验标准

GB2423.1-2008、IEC6008-2-1-2007、GB/T 2423.2-2008、GJB150.3A－2009、GJB150.4A－2009、GB2423.22-2008、GBT 2424.5-2006、GB/T 10589-2008、GB/T2423.3-2008(IEC68-2-3)
